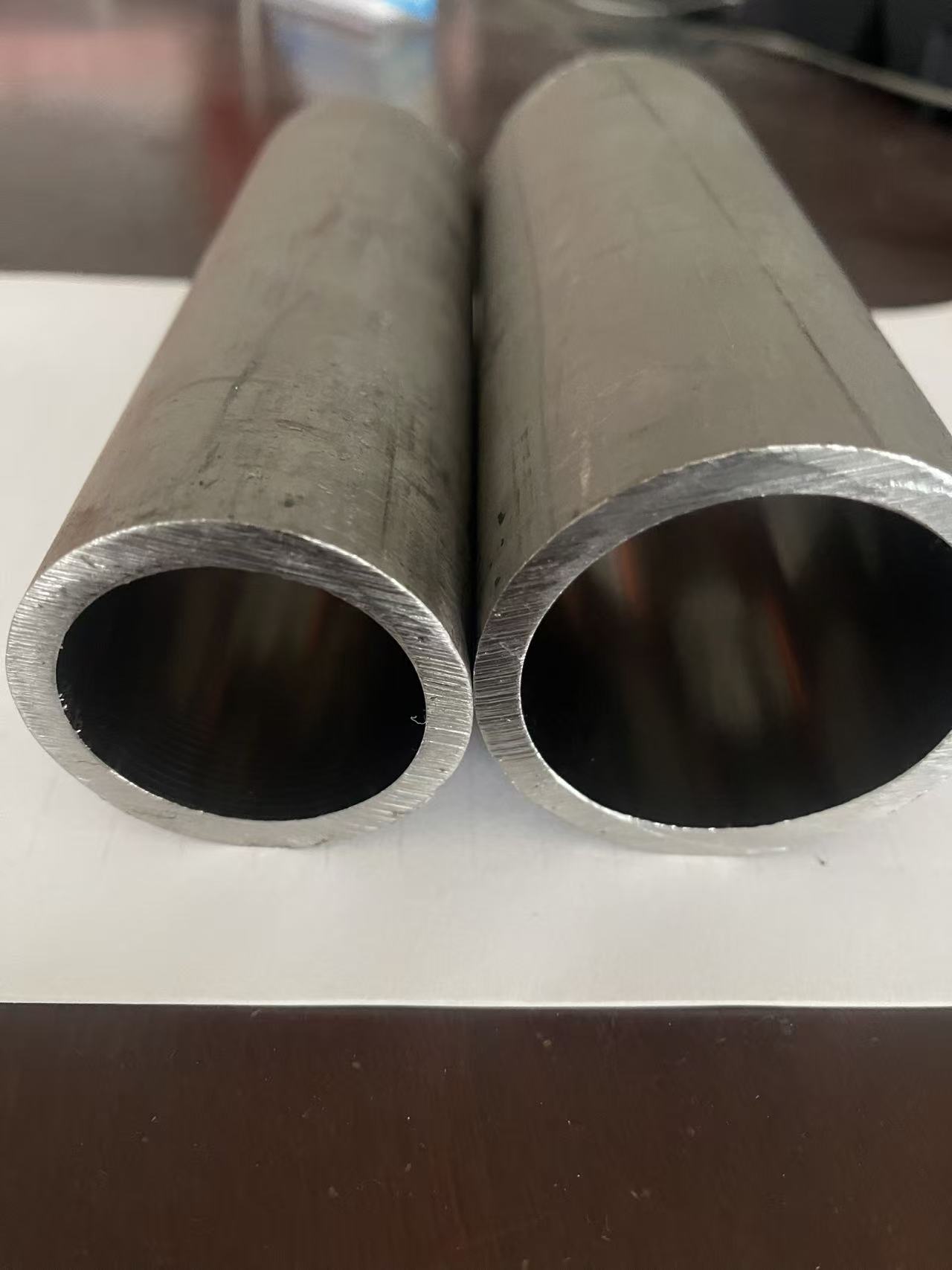

液压油缸45号无缝钢管现货

液压油缸用45号无缝钢管和不锈钢油缸（缸筒为不锈钢材质）的核心区别在于力学性能、防腐特性、加工适配性，二者定位完全不同：45 号钢是中高压 / 重载 / 常规工况的主流选择，靠调质 + 表面处理实现高强度、高耐磨；不锈钢是防腐 / 洁净 / 特殊介质工况的专用款，以牺牲部分力学性能为代价，实现无锈蚀、高洁净，且奥氏体不锈钢无法通过热处理强化，是选型的关键痛点。

核心维度对比表

关键特性深度拆解

一、45 号无缝钢管油缸：中高压常规工况的 “全能主力”

1. 力学性能可升级：母材经调质处理（淬火 + 高温回火） 后，屈服强度≥355MPa，抗拉强度≥600MPa，可承受31.5MPa 及以上高压、重载和中等冲击，适配工程机械主缸、重型矿山机械等核心执行机构；
2. 耐磨靠表面处理：母材硬度低，必须经珩磨 / 滚压（保证缸筒精度）+ 镀硬铬（表面强化），铬层厚度 0.02~0.05mm，硬度 HV800 以上，耐磨、抗刮擦，能满足油缸百万次以上的频繁往复运动；
3. 加工与配套成熟：市场上 45 号无缝钢管的热轧 / 冷拔料规格齐全，珩磨、镀硬铬、探伤等加工工艺标准化，配套的密封件、端盖、活塞杆等配件易采购，量产成本极低；
4. 防腐是短板：原生无防腐能力，户外、潮湿、轻微腐蚀环境下，需对缸筒外表面做喷漆、镀锌处理，内表面靠镀硬铬兼顾轻微防腐，若铬层破损，内部会快速生锈，影响密封和液压油。

二、不锈钢油缸：防腐 / 洁净工况的 “专用款”

1. 防腐能力分等级：
   • 304 不锈钢：耐普通大气、淡水、弱酸碱（pH5~9） 腐蚀，适配食品医药、水处理、无尘车间等洁净环境；
   • 316L 不锈钢：因含钼元素，耐海水、高盐雾、强酸碱、化工介质 腐蚀，适配海洋工程、化工设备、沿海户外等强腐蚀场景；
   • 关键特性：表面的钝化膜（Cr2O3） 划伤后可自行修复，无需额外表面防腐处理，生锈概率几乎为 0。
2. 力学性能无升级空间：奥氏体不锈钢不能通过热处理（调质 / 淬火）强化，调质后强度无明显提升，母材屈服强度仅≥205MPa，抗拉强度≥520MPa，仅能承受 **≤20MPa 中低压 **，严禁用于重载、强冲击工况，否则缸筒易产生塑性变形、鼓包甚至破裂；
3. 耐磨需额外强化：原生抛光后表面硬度仅 HV200 左右，耐磨极差，若用于频繁往复的油缸，必须做表面强化处理—— 如陶瓷涂层（Al2O3）、离子氮化、激光熔覆，处理后表面硬度可达 HV800 以上，才能匹配密封件的使用寿命；
4. 加工难度高且成本贵：不锈钢材质粘刀，珩磨时刀具损耗快、工时翻倍，焊接后易产生晶间腐蚀，需做固溶处理（1050~1100℃加热 + 水冷） 恢复防腐性能；且无法镀硬铬（铬层与不锈钢结合力极差，易脱落），进一步增加加工成本；
5. 洁净无杂质：不锈钢表面抛光后光滑、无孔隙，不会产生铁屑、锈渣，液压油不易被污染，且可直接水洗、蒸汽消毒，适配食品、医药、化妆品等对卫生等级要求高的场景。

核心选型原则（避坑关键）

1. 常规中高压 / 重载 / 冲击工况：优先选45 号无缝钢管油缸（调质 + 珩磨 + 镀硬铬），性价比和性能远优于不锈钢，是工业主流选择；
2. 防腐 / 洁净为首要需求：
   • 普通防腐 / 洁净（食品、淡水、无尘车间）：选304 不锈钢油缸（需做耐磨涂层）；
   • 强腐蚀（海水、酸碱、高盐雾）：选316L 不锈钢油缸；
     此类场景必须接受中低压、无冲击的工况限制，且承担更高的采购和加工成本；
3. 防腐 + 中高压的折中方案：若需要防腐又要承受中高压 / 轻微冲击，不建议选不锈钢，可采用45 号钢油缸 + 特殊防腐处理—— 如内表面镀硬铬 + 外表面热浸锌 / 特氟龙涂层 / 喷塑，成本远低于不锈钢，且能满足 31.5MPa 高压需求；
4. 避免误区：不要认为 “不锈钢油缸更耐用”，其仅在防腐上有优势，原生状态下的耐磨、强度远不如 45 号钢（镀硬铬），高频往复工况下若未做耐磨强化，密封件会快速磨损，油缸泄漏率极高；
5. 不锈钢选型避坑：油缸严禁用201 不锈钢，其镍含量低，防腐能力极差，易生锈，仅 304/316L 为合格选择，且优先用不锈钢无缝管（焊管易有焊缝缺陷，影响油缸密封性）。
